Ethernet

Crimpen

Crimpen eines Patch-Kabels

1. Hülle über Kabel ziehen

2. Kabel abisolieren

3. Plastik abschneiden

4. Kabel begradigen

5. Kabel in Fixierer funmmeln

6. Überstehende Kabel abschneiden

7. Fixierer in Stecker

8. Crimpen

9. Hülle über Stecker ziehen

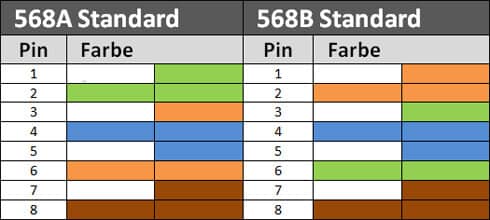

TIA-568B Standard

Kabel Anordnung

1. weiß/orange

2. orange

3. weiß/grün

4. blau

5. weiß/blau

6. grün

7. weiß/braun

8. braun
